Приступили к сборке электрощита на курсе “Электрик 1.0” и делимся с вами частью знаний с курса — как собрать электрощит в квартире своими руками.

Правила безопасности при сборке:

1. Работы проводятся только при отключенном питании сети, предварительно проверенном индикатором напряжения.

2. Используйте диэлектрические перчатки, инструмент с изолирующими ручками и защитные очки.

3. Для многожильных проводов обязательно используйте наконечники НШВИ под опрессовку. Это предотвратит нагрев и возгорание из-за плохого контакта. Соединяйте автоматы через шины (гребенки), а не самодельными перемычками.

4. Корпус и дверца металлического щита должны быть заземлены. Все провода — надежно изолированы и промаркированы.

5. В цепи обязательно наличие УЗО/дифавтоматов и реле контроля напряжения

6. Щит должен быть закреплен удобно, без использования стремянок, чтобы избежать падений. Не устанавливайте щиты во влажных местах.

Этапы сборки электрического щита:

Этап 1. Оценка и формирование групп потребителей.

Прежде чем приступить к сборке, необходимо оценить потребителей и распределить их по группам:

• Выделите мощных потребителей (плиты, водонагреватели, стиральные машины, тёплый пол) и подключайте их отдельными линиями через автоматы 25–32 А.
• Создайте отдельные линии для освещения и розеток.
• Для выбора оборудования суммируйте мощности всех потребителей

Совет от преподавателей курса «Электрик 1.0»:

Планируйте запас мощности заранее — примерно +30% от суммарной нагрузки. Это облегчит будущее расширение и защитит сеть от перегрузок.

Этап 2. Составление схемы.

Схема электрощита — это план будущей сборки, который значительно упрощает работу:

• На схеме обозначаются группы пользователей и последовательность подключения компонентов.
• Она помогает избежать ошибок при монтаже и облегчает ремонт или модернизацию в будущем.

Совет преподавателей  курса «Электрик 1.0»:

Составляйте максимально подробную схему с указанием фаз, нулей и групповых линий для каждого потребителя. Это позволит быстро сориентироваться при подключении и избежать ошибок при будущих проверках и модернизации.

Этап 3. Выбор электрощита и составляющих.

! Эта стадия подготовки наиболее важная, т.к. допущенные ошибки могут сказаться на итоговом результате !

Ниже — основные элементы, которые устанавливаются в типичный квартирный электрощит:

• Вводной рубильник – главный «ключ» к питанию щита. Позволяет быстро отключить электричество при работе или аварии.
• Счетчик – фиксирует потребленную электроэнергию. Без него невозможно контролировать расходы.
• Реле напряжения – защищает технику от скачков напряжения, которые могут вывести из строя бытовые приборы.
• Измерительные приборы (вольтметр, амперметр) – помогают контролировать напряжение и силу тока в реальном времени.
• Автоматические выключатели – защищают линии от перегрузок и короткого замыкания:

1. Потребители мощностью 2 кВт и более (плита, водонагреватель, стиральная машина) подключаются через автоматы 25–32 А.
2. Линии освещения и розеток — через 10–16 А.

• УЗО или дифавтоматы – обязательны для защиты от утечки тока и удара электричеством. Рекомендуется ставить на каждую выделенную линию.
• Гребёнки, клеммы, шины, кабели — для соединения всех элементов щита между собой.

После выбора оборудования важно рассчитать, сколько места оно займёт. Все стандартные элементы электрощита измеряются в модулях, где 1 модуль = 17,5 мм.

1. Суммируйте количество модулей всех элементов.

2. Добавьте резерв на будущее расширение или модернизацию — это позволит легко добавить новые линии или приборы.

3. Выбирайте корпус щита, исходя из суммарного количества модулей + резерв.

1. Линейная схема — установка элементов один за другим. Простая, но сложнее выявлять неисправности.

2. Групповая схема — модули подключаются по линиям потребителей. Сложнее в сборке, но позволяет быстро найти проблемную группу.

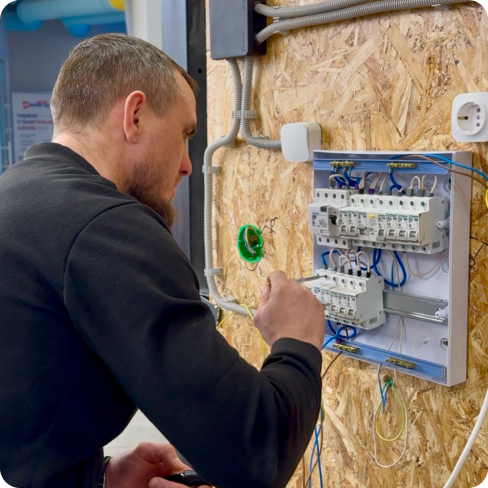

1. Закрепите модули на DIN-рейках по схеме.

2. Подключите элементы к вводному рубильнику через гребёнку.

3. Присоедините фазу и нулевую шину.

4. Проверьте надёжность соединений.

5. Подключите автомат ввода к питанию.

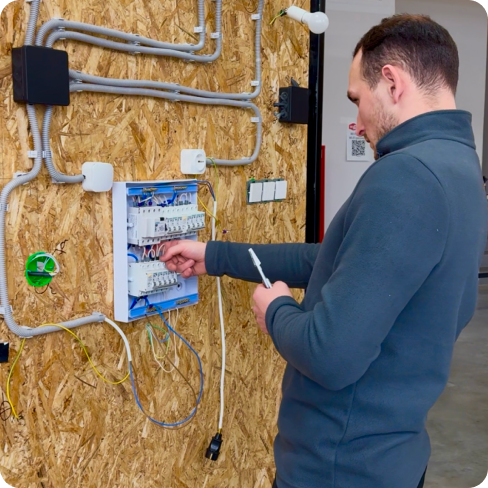

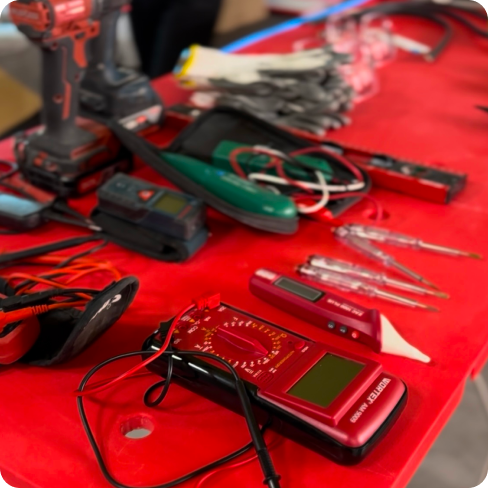

6. Измерьте напряжение мультиметром.

Совет преподавателей  курса «Электрик 1.0»:

Частая причина срабатывания УЗО при включении потребителя — фаза и ноль приходят в разные группы или неправильно подключены после УЗО. Всегда проверяйте соединения мультиметром и визуально. Разбор конкретного случая, где это происходит, показан в видео с курса.

3. Подключите нулевую и защитную шины (N и PE).

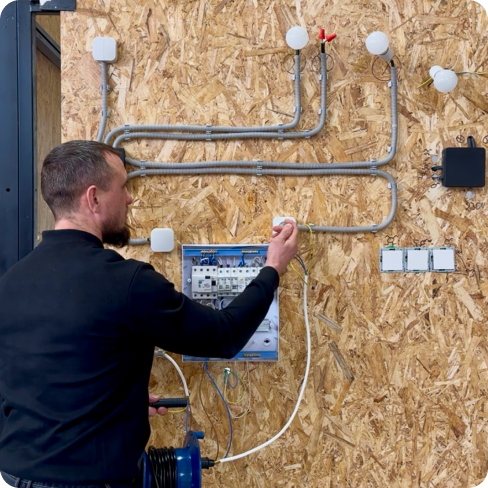

4. Проложите и закрепите все провода.

5. Проверьте правильность подключения всех элементов: розеток, выключателей, распределительных коробок.

После завершения этих шагов щит готов к эксплуатации.

Совет преподавателей  курса «Электрик 1.0»:

При выборе щита учитывайте не только расположение проводки, но и удобство дальнейшего обслуживания:

• Навесной щит удобен для открытой проводки и установки на обычную стену или столб. Легко монтируется с помощью анкеров, дюбелей или саморезов, а также обеспечивает быстрый доступ к автоматам и шинам.
• Встраиваемый щит требует ниши в стене и используется при скрытой проводке. Он аккуратно вписывается в интерьер, но доступ к внутренним элементам может быть ограничен.

Правильная сборка щита — это фундамент профессиональной работы электрика, а системное обучение помогает превратить теорию в уверенную практику.
